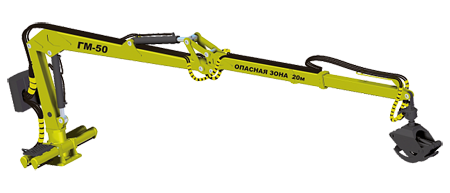

Гидроманипулятор ГМ-50 предназначен предназначен для механизации погрузочно-разгрузочных работ с сортиментами, бревнами, хлыстами и другими лесоматериалами.
Технические характеристики:
| Тип гидроманипулятора | Шарнирно-рычажный стреловой с механизмом складывания, гидравлический с двухреечным приводом механизма поворота колонны |
| Максимальный вылет стрелы, м | 7,2 |
| Максимальная высота подъема оси подвеса рабочего органа от основания гидроманипулятора, м | 8,7 |
| Максимальная глубина опускания стрелы, м | 3,5 |
| Угол поворота рабочего органа | Не ограничен |
| Максимальная скорость подъема груза стрелой максимальной длины, м/с | 0,9 |
| Максимальная угловая скорость поворота стрелы в горизонтальной плоскости, с-1 | 0,32 |
| Габаритные размеры (длина/ширина/высота), мм | 3700/1355/1800 |
| Масса конструкционная/эксплуатационная, кг, не более | 990/1000 |
| Масса рабочего органа, кг | 215 |
| Площадь условного сечения рабочего органа, м2 | 0,35 |
| 80-процентный ресурс до первого капитального ремонта, ч, не менее | 6000 |
| Средняя наработка на отказ II и III групп сложности, ч, не менее | 750 |
| Срок службы при средней годовой наработке 1000 ч, лет | 10 |
| Рекомендуемые параметры насоса: | |
|---|---|
| номинальная производительность, л/мин | 60 |
| номинальное рабочее давление, МПа | 21 |
| номинальная потребляемая мощность, кВт | 23 |
Особенности модели
Используется в составе различных транспортных средств, прицепов, рубильных машин, форвардеров, применяемых в лесной промышленности.
| Исполнение | ГМ-50 | ГМ-50-01 | ГМ-50-03 | ГМ-50-04 |
|---|---|---|---|---|
| Управление | Рычажное | Электрогидравлическое | Электрогидравлическое | Электрогидравлическое |
| Количество секций распределителя | 6 | 6 | 7 | 6 |
| Угол поворота стрелы | 380° | 180° | 380° | 380° |
